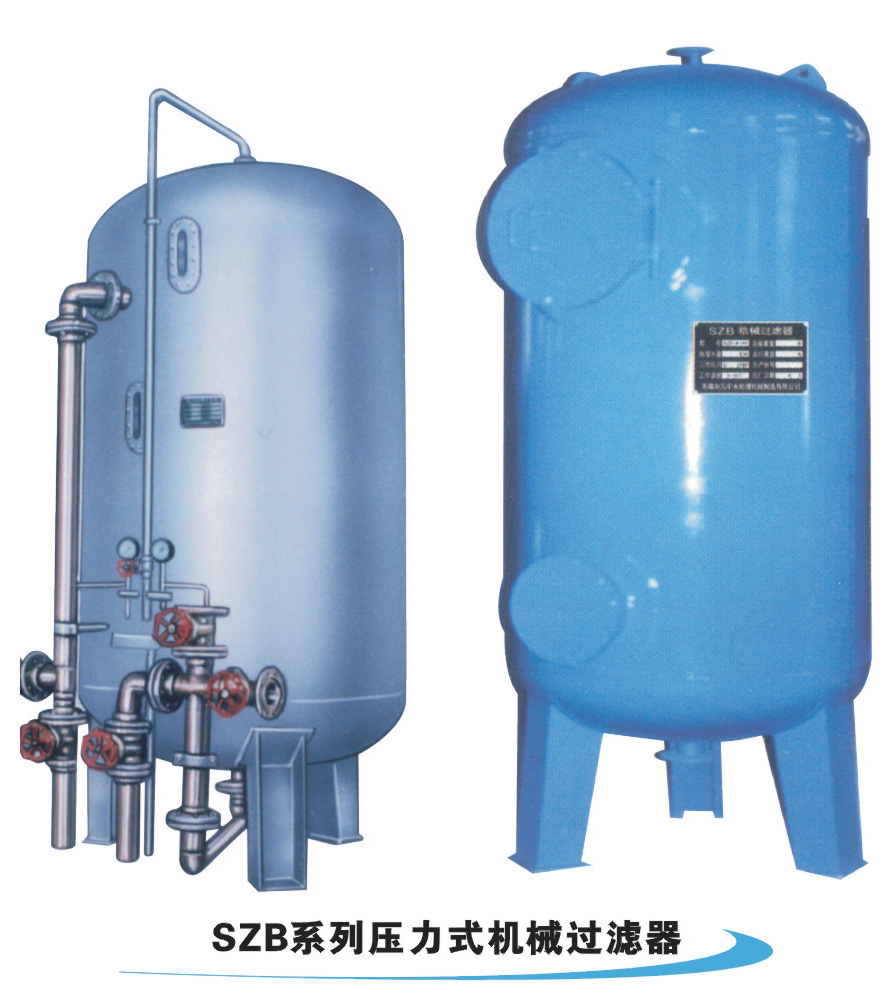

SZB压力式机械过滤器系列


工作压力

≤6kg/cm2

工作温度

5-50℃

源水浊度

60毫克/升

出水浊度

<5毫克/升

过滤速度

<10米/时

冲洗强度

16-18升/秒/米2

冲洗时间

10分钟

  SZB系列压力式机械过滤器,经过滤后的出水浊度在5mg/L以下,是电渗析装置、离子交换装置的必用前处理设备,也是一般生活用水的给水处理主要单元设备,如再配以消毒即可成为符合饮用水标准的自来水,是各乡镇小型工矿企业以河水或井水作为水源的良好净水处理设备。本设备也可作为工业废水回用装置以利节约用水。本设备采用钢板制成,坚固耐用。滤层结构有双层或单层滤料,具有投资少,占地面积小,效果好,使用管理方便等优点。为延长使用寿命和水质、质量,尽可能考虑采用不锈钢制造。 机械过滤器内填料一般为石英砂、无烟煤、颗粒多孔陶瓷、锰砂等,可根据实际需要选择使用。

  多介质过滤器是通过滤床,去除水中悬浮物凝聚的片状物及沉淀法不能去除的粘结胶质物质。主要用作软化、除盐、纯水系统的预处理,也可用作要求不高的工业给水的粗过滤。按使用滤料的情况,机械过滤器可分为单层滤料器和双层滤料器及多层滤料器。
  双层滤料器适用于原水浊度不大于60mg/L的沉淀水过滤,单层滤料器仅用作原水浊度不大于15mg/L的沉淀水过滤。机械过滤器出水浊度一般控制在3mg/L以下。
点击图片放大
机械过滤器


设备规范

规格

工作压力

工作温度

水压试验压力

石英砂层高

设计最大出力T/H

φ400

≤6kgf/cm2

5-30℃

≤9kgf/cm2

1200mm

2

φ600

≤6kgf/cm2

5-30℃

≤9kgf/cm2

1200mm

4

φ800

≤6kgf/cm2

5-30℃

≤9kgf/cm2

1200mm

6

φ1000

≤6kgf/cm2

5-30℃

≤9kgf/cm2

1200mm

8

φ1200

≤6kgf/cm2

5-30℃

≤9kgf/cm2

1200mm

12

φ1500

≤6kgf/cm2

5-30℃

≤9kgf/cm2

1200mm

17.5

φ1600

≤6kgf/cm2

5-30℃

≤9kgf/cm2

1200mm

20

φ2000

≤6kgf/cm2

5-30℃

≤9kgf/cm2

1200mm

31.4

φ2500

≤6kgf/cm2

5-30℃

≤9kgf/cm2

1200mm

49.1

φ3000

≤6kgf/cm2

5-30℃

≤9kgf/cm2

1200mm

70.6

φ3200

≤6kgf/cm2

5-30℃

≤9kgf/cm2

1200mm

80.3

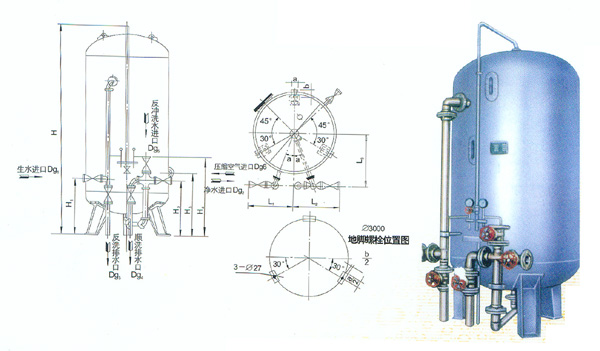

技术参数

直径\尺寸mm

H

H­1

H2

H3

H4

1

L2

L3

Dg1

Dg2

Dg3

Dg4

Dg5

Dg6

φ

a

b

α

φ400

2800

800

800

815

900

550

550

400

40

40

40

40

40

25

700

80

650

20°

φ600

2800

800

800

815

1000

550

550

550

50

50

50

50

50

25

750

80

650

20°

φ800

2872

800

800

815

1200

600

600

700

65

65

65

65

65

32

800

100

800

20°

φ1000

2872

905

905

935

1261

629.5

629.5

750

80

80

80

80

80

40

990

160

125

20°

φ1200

2872

915

915

950

1300

750

750

850

80

80

80

80

80

40

1100

170

930

20°

φ1500

3469

1025

1025

1065

1426

870

870

1000

80

80

100

80

100

50

1540

180

140

20°

φ1600

3500

1025

1025

1065

1426

870

870

1000

80

80

100

80

100

50

1500

180

140

20°

φ2000

3610

1000

1000

1160

1481

882.5

882.5

1255

100

100

150

100

150

80

1800

250

200

20°

φ2500

4020

1150

1150

1220

1661.5

1032.5

1032.5

1500

125

125

150

125

150

100

2000

350

300

20°

φ3000

4480

1200

1200

1324

1811

1178.5

1178.5

1750

150

150

200

150

200

100

2400

400

300

20°

φ3200

4645

1200

1200

1566

1811

1280

1280

1920

150

150

250

150

200

100

2400

450

350

20°

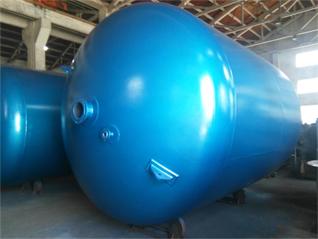

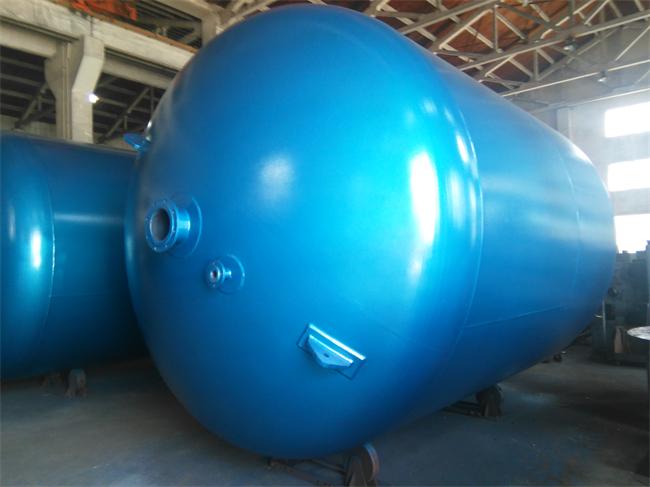

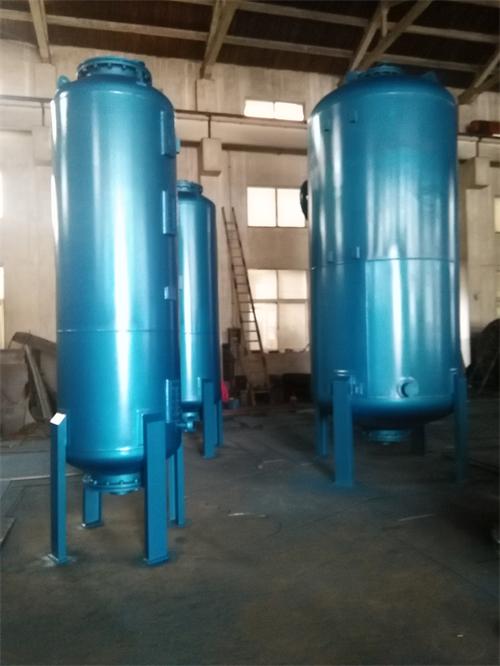

碳钢过滤器
碳钢过滤器
碳钢过滤器
碳钢过滤器
