斜板、斜管沉淀计算
按水流方向,可分为上向流、下向流和横向流,因工业水处理采用上向流较多,下面以上向流为例叙述计算方法。

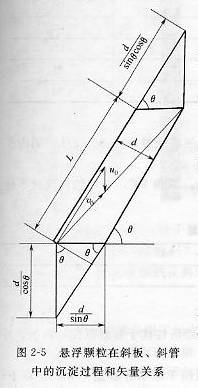

图2-5中给出了悬浮颗粒在斜板、斜管中的沉淀过程和矢量关系。
射颗粒沉降速度为u0,水流在斜板、斜管中的速度为v0,它们的合成矢量所指的终点位置不应超过斜管终端。若设定它刚好在终端,根据图2-5中所示相似三角形,则有:
vo/u0=(L+(d/sinθcosθ))/(d/cosθ)=(Lcosθsinθ+d)/dsinθ
由此得:L=(v0/uo-1/sinθ)* d/cosθ
但由于平均速度与管内(或板间)各点的实际速度偏差较大,中心点速度要高于平均速度,故上式应再考虑1.33倍的余量,上式变为:
L=1.33(v0/uo-1/sinθ)* d/cosθ
在上向流斜管中,为使管内水流从进口端的紊流过渡到层流,以及考虑到进水端的进水和沉泥上下交替的过程,根据实际考虑,应再加200~250mm过渡段。
